1. Seperti Apa Bentuk Kereta UPW Secara Keseluruhan
1.1 Pemurnian Bertahap dari Mentah ke Ultra Murni
Saluran air ultramurni-umumnya mewujudkan "pemurnian bertahap": air mentah terlebih dahulu melewati penyaringan multimedia, karbon aktif, pelunakan, atau UF untuk menghilangkan partikel, klorin, bahan organik, dan kekerasan yang terlihat; lalu RO-lintasan pertama melakukan desalinasi massal; perembesan-lintasan pertama melewati pemrosesan antartahap ke dalam RO lintasan-kedua untuk pemolesan mendalam; tembusan-kedua adalah umpan EDI formal; setelah EDI hadir pemolesan lapisan campuran, UV, dan filter terminal yang mendorong resistivitas ke tingkat ekstrem. Tiap tahapan maju satu langkah di atas tahapan sebelumnya, bukan satu tahapan yang melakukan semuanya. Memahami hal ini adalah prasyarat untuk memahami nilai double pass.
1.2 Posisi RO-Pass Kedua pada Rantai
Dalam Sistem Double Pass RO Untuk Pretreatment EDI, RO pass{0}}kedua dikunci tepat di depan EDI sebagai desalinasi "keras" terakhir sebelum pengumpan EDI. Perlakuan awal dan -operator RO pertama mengubah air dari "kotor" menjadi "cukup bersih"; lintasan kedua mengubah "cukup bersih" menjadi "cukup bersih untuk diterima EDI". Posisi ini menjadikannya sebagai perangkat desalinasi sekaligus sekring untuk EDI - begitu terjatuh, perangkat termahal langsung menanggung akibatnya.

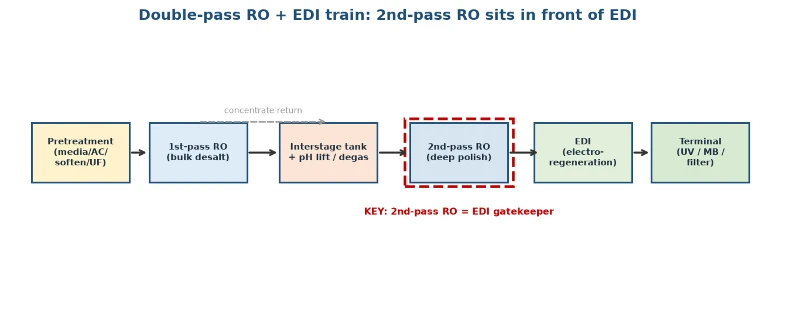

Gambar:Kereta RO-lintasan ganda + EDI: RO lintasan-ke-2 berada di depan EDI sebagai penjaga gerbang
2. Mengapa Pass RO Kedua-Harus Berada di Depan EDI
2.1 Melindungi Resin dan Tumpukan EDI
Kehidupan dan stabilitas EDI hampir seluruhnya bergantung pada seberapa bersih pakannya. Dengan menekan sisa garam, silika, boron, dan sebagian besar CO₂ dari-lintasan pertama meresap ke bawah satu putaran lagi, lintasan kedua membangun dinding penyangga di depan EDI. Tanpa dinding tersebut, fluktuasi air-langka apa pun akan diteruskan langsung ke EDI, memaksa resin dan tumpukan bekerja pada umpan yang lebih buruk dan menua sebelum waktunya. Nilai "dinding" ini baru terlihat pada tahun ketiga dan kelima penggunaan modul.
2.2 Menjauhkan "Fluktuasi" dari Pemoles
Air baku di lapangan tidak pernah konstan: musim, iklim, dan pembuangan di hulu semuanya menghasilkan kualitas air yang hanyut. Karena umpannya sudah bersih, RO lintasan kedua-menoleransi variasi umpan jauh lebih baik dibandingkan lintasan pertama, menghaluskan fluktuasi tersebut sebelum mengalirkan air ke EDI. Dengan kata lain, lintasan kedua tidak hanya menghilangkan garam tetapi juga bertindak sebagai penstabil tegangan, sehingga pemoles halus selalu meminum air yang kira-kira sama. Bagi UPW yang “fluktuasinya adalah risiko”, nilai alat penstabil ini menyaingi desalinasi itu sendiri.
2.3 Mengapa Tangki Antar Panggung Antara Dua Jalur Penting
Dalam banyak konfigurasi-lintasan ganda, tangki antartahap berada di antara umpan-lintasan pertama dan-lintasan kedua. Perannya tidak hanya sebagai penyangga aliran tetapi juga memberikan dosis antar tahap, degassing, dan start/stop independen dari setiap ruang lintasan untuk beroperasi. Tanpa itu, kedua lintasan harus berjalan secara sinkron, dan setiap start/stop yang satu akan mengagetkan yang lain. Dengan hal ini, sistem dapat “berproduksi secara stabil pada tahap pertama, dan melakukan produksi pada tahap kedua sesuai permintaan,” sehingga meningkatkan fleksibilitas operasional secara nyata. Untuk aliran kecil yang sangat stabil, sambungan langsung tangki-yang kurang ringkas juga dimungkinkan - namun hal ini memerlukan pemahaman yang kuat dari teknisi mengenai tugasnya.
3. Dua Trik Interstage
3.1 Peningkatan pH: Mengubah CO₂ dan Ion Lemah menjadi "Bentuk yang Dapat Ditolak"
Ini adalah langkah paling berharga dalam Sistem Double Pass RO Untuk Pretreatment EDI. Sebelum permeat-lintasan pertama memasuki lintasan kedua, kaustik menaikkan pH ke kisaran-basa lemah: CO₂ terlarut menjadi bikarbonat (bermuatan, ditolak); silika dan boron bergeser dari molekul netral menjadi ion bermuatan (juga ditolak). Langkah ini tidak mungkin dilakukan pada RO-lintasan pertama karena-kesadahan air mentah akan meningkat saat pH naik; namun umpan-lintasan kedua sudah bersih, sehingga peningkatan pH tidak menimbulkan risiko penskalaan. Titik takaran yang kecil secara nyata meningkatkan-kemampuan desalting kedua - perubahan kinerja dengan biaya{10}}tertinggi di keseluruhan sistem.
3.2 Degassing: Alternatif Fisik untuk Pengupasan CO₂
Tidak semua proyek menginginkan pedas. Kontaktor membran atau penghilang gas vakum di antara lintasan dapat secara fisik menghilangkan CO₂ terlarut, dan juga memotong beban asam lintasan kedua. Rute ini menghemat dosis tetapi menambahkan satu unit dan lebih sensitif terhadap pengoperasian - jika efisiensi degasser turun, CO₂ akan kembali secara diam-diam. Baik untuk meningkatkan pH atau menghilangkan gas, keduanya memecahkan masalah yang sama - menjaga CO₂ keluar dari EDI - yang satu secara kimiawi, yang satu lagi secara fisik.
3.3 Cara Memilih Diantaranya
Jika silika dan boron{0}}air mentah tinggi, peningkatan pH hampir wajib dilakukan, karena hanya bentuk terionisasi yang dapat menolaknya dengan sempurna; jika proyek sensitif terhadap kepatuhan dosis, atau CO₂ adalah musuh utama sementara silika/boron rendah, degassing lebih cocok; untuk perairan yang paling ketat, menjalankan keduanya bukanlah hal yang jarang. Dasar pemilihan selalu berasal dari laporan air, bukan dari "yang terdengar lebih maju".
Gambar: Kimia antar tahap: peningkatan pH mengubah CO2/silika/boron menjadi bentuk bermuatan yang dapat ditolak; degassing sebagai alternatif
4. Logika Pemulihan dan Pengembalian Konsentrat
4.1 Pemulihan Tinggi pada Pass Kedua
Umpan-lintasan kedua adalah air bersih-rendah garam, rendah-pengotoran, sehingga dapat berjalan dengan pemulihan tinggi tanpa khawatir akan kerak atau pengotoran. Hal ini merupakan kebalikan dari jalur pertama, yang menghadapi air mentah yang tinggi-garam tinggi-pengotoran dan harus konservatif dalam pemulihannya; lintasan kedua menghadap "air{6}}yang sudah diolah sebelumnya" dan dapat dijalankan dengan pemulihan yang lebih tinggi. Pemulihan yang tinggi secara langsung berarti pembuangan konsentrat yang lebih sedikit dan berarti "penyapuan ulang" kedua ini hampir tidak membuang air.
4.2 Pengembalian Konsentrat ke Lintasan Pertama, Kerugian Kecil Secara Keseluruhan
Meski sedikit lebih asin,-konsentrat lintasan kedua masih sangat bersih dan dapat sepenuhnya kembali ke umpan-lintasan pertama. Jadi, "air limbah" jalur kedua tidak dibuang melainkan dialirkan kembali melalui ujung depan. Kehilangan air sebenarnya dari seluruh konfigurasi jalur ganda-jauh lebih kecil daripada bunyi "dua tahap setiap pemakaian", yang juga merupakan alasan ekonomis mengapa ia tetap bertahan di jalur UPW. Merancang pengembalian konsentrat dengan baik sering kali lebih murah dibandingkan mengejar-pemulihan tinggi sekali jalan.
5. Instrumentasi, Interlock, dan CIP
5.1 Apa yang Harus Dipantau Secara Online
Dalam sistem RO + EDI-pass kedua, konduktivitas, pH, aliran, tekanan diferensial, dan suhu adalah wajib. Konduktivitas permeat-kedua sangat penting - ini adalah gerbang-waktu nyata yang menilai "apakah umpan EDI memenuhi syarat". Banyak sistem menempatkan pengukur konduktivitas online dan katup-pengalihan otomatis sebelum-permeabel kedua menuju ke EDI: setelah konduktivitas melebihi ambang batas, permeabel-otomatis dialihkan ke pembuangan atau daur ulang, tanpa pernah menyalurkan EDI. Meski terlihat sederhana, interlock ini adalah baris terakhir yang melindungi modul EDI yang mahal, dan merupakan item yang paling layak untuk diuji secara serius saat diterima.
5.2 Irama CIP dan Sanitasi
Karena umpannya bersih, frekuensi CIP RO pada lintasan kedua biasanya jauh lebih rendah daripada frekuensi CIP pada lintasan pertama, namun tidak berarti "bersih-bebas". Ketika fluks turun, tekanan diferensial meningkat, atau konduktivitas menyimpang, pembersihan asam atau kaustik akan terpicu. Untuk tingkat sanitasi seperti farmasi, air panas-berkala atau sanitasi kimia juga diperlukan. Ritme pemeliharaan menentukan apakah sistem akan bertahan sepuluh atau tiga tahun - karena penuaan dini akan "terlihat baik-baik saja, jadi kami menunda pembersihan".
6. Bentuk Modul dan Otomatisasi
6.1 Skid-Pemasangan dan Tata Letak Ringkas
RO + EDI double-pass modern sebagian besar dipasang di skid-: pompa, bejana, instrumen, dan panel kontrol semuanya sudah-dirakit dan-diperpipkan, siap dijalankan dengan menyambungkan listrik dan air di lokasi. Karena kecil, RO lintasan-kedua sering kali berbagi satu rangka selip dengan lintasan pertama dan EDI, membungkus "interstage" dengan pipa dan katup. Tata letak yang ringkas ini menghemat jejak dan mengurangi-kesalahan perpipaan di lokasi, sehingga mengubah banyak "rekayasa lapangan" menjadi "rekayasa pabrik".
6.2 Otomatisasi Mendorong "Kesalahan-Manusia" ke Minimum
Logika PLC + HMI menangani start/stop pompa secara berurutan, koordinasi katup antartahap, jalur VFD yang lambat, dan aliran-konduktivitas rendah otomatis yang meresap saat dimatikan. Menanamkan logika ini ke dalam pengontrol jauh lebih dapat diandalkan dibandingkan mengandalkan pengalaman operator. Untuk UPW di mana "penutupan menyebabkan hilangnya produksi", otomatisasi bukanlah nilai tambah - melainkan wajib. Sementara itu, pemantauan jarak jauh memungkinkan operator menerima alarm pada perubahan konduktivitas pada saat pertama, tanpa harus duduk di ruang mesin.
7. Kesalahan Pengoperasian Umum
7.1 Memperlakukan Jalur Kedua sebagai "Asuransi" dan Kemudian Mengabaikannya
Kesalahan yang paling umum adalah memasang pass ganda dan berasumsi bahwa umpan sekarang dijamin baik-baik saja, kemudian mengurangi perhatian pada-perlakuan awal pass pertama dan pemberian dosis antartahap. Jalur kedua adalah penjaga gerbang, bukan sumur harapan - kalau yang di depan melalaikan tugasnya maka akan terseret ke bawah juga. Mengkalibrasi pengukur konduktivitas-pass kedua secara rutin dan memantau pH antartahap adalah tindakan harian bernilai-tertinggi.
7.2 Mengabaikan Stabilitas Dosis Antar Tahap
Pompa pengukur pH-pengangkat, jika tidak stabil, akan membuat kemampuan desalinasi-lintasan kedua menjadi roller-coaster. Banyak situs dengan umpan EDI "baik pada suatu saat, buruk pada saat berikutnya" menelusuri kembali ke taksiran antartahap yang tidak stabil, bukan membran lintasan kedua itu sendiri. Membuat sistem pemberian dosis menjadi mubazir dan mengkhawatirkan jauh lebih murah dibandingkan mengganti membran setelahnya.
8. Tiga Hal yang Harus Diselesaikan Sebelum Konfigurasi Mendarat
Setelah memutuskan "kita memerlukan izin ganda", ada tiga hal yang masih menjadi proyek tersandung. Pertama, keandalan pemberian dosis antartahap - pompa pengangkat pH harus berlebihan dan diberi peringatan, idealnya dengan kontrol pH loop tertutup, tidak diperiksa oleh seseorang sesuai jadwal. Kedua, kalibrasi pengukur konduktivitas lintasan-kedua - yang merupakan gerbang umpan EDI; jika melayang, air yang-di luar-spesifikasi akan menyelinap ke dalam EDI, sehingga siklus kalibrasi termasuk dalam manual pemeliharaan. Ketiga, konsentrat-pipa balik - titik balik, katup, dan tekanan balik-harus dirancang dengan benar, jika tidak,-konsentrat lintasan kedua akan terbuang atau menyetrum lintasan pertama. Ini semua adalah item "hubungan kecil, konsekuensi besar" yang harus dipastikan pada tahap menggambar.
9. Penutup: Neraca Air Pertama → Penilaian Air Berikutnya → Pembayaran Kembali Terakhir
Kembali ke metodologi: merancang aSistem Double Pass RO Untuk Pretreatment EDI, jangan menggambar pass kedua terlebih dahulu.Lakukan keseimbangan air terlebih dahulu- volume air mentah-fluktuasi, tujuan konsentrat;kemudian menilai kualitas air- terhadap jendela toleransi EDI, beri skor-lintasan pertama menembus item demi item untuk mengonfirmasi apakah lintasan kedua dan antartahap harus menargetkan CO₂, silika, atau boron;akhirnya menghitung periode pengembalian- menimbang pompa, membran, takaran, dan energi pada lintasan kedua dibandingkan dengan masa pakai EDI dan mengurangi penghentian yang dihematnya. Taihe Environmental Protection, dalam mengintegrasikan RO pass-ganda dengan pra-perlakuan EDI, mengikuti garis ini untuk memadukan "desalinasi - pemolesan - stabilisasi" ke dalam satu sistem yang andal, sehingga lini UPW mencapai spesifikasi dan bertahan selama bertahun-tahun beroperasi.
